उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | फ्लश माउंट वितरण बॉक्स | दरवाजा सामग्री: | कूल्हों/पीसी |
|---|---|---|---|
| रंग: | सफ़ेद | रेटेड वोल्टेज: | 400V +/- 20% |
| मूल्यांकन वर्तमान: | 55ए/ 63ए | सुरक्षा स्तर: | आईपी40 |
| रास्ता आयाम: | 18 मिमी | टर्मिनल आयाम: | 6x9 मिमी |
| प्रमुखता देना: | 42 तरीके एकल चरण एमसीबी बॉक्स,42 तरीके घरेलू उपभोक्ता इकाई,6x9 मिमी एकल चरण एमसीबी बॉक्स |
||

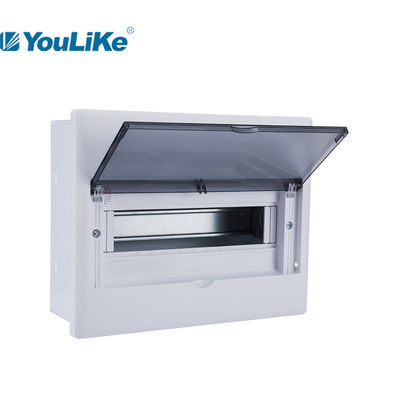

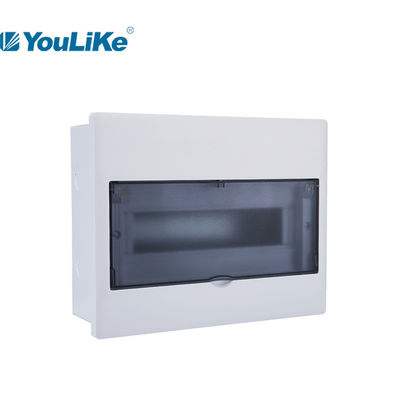

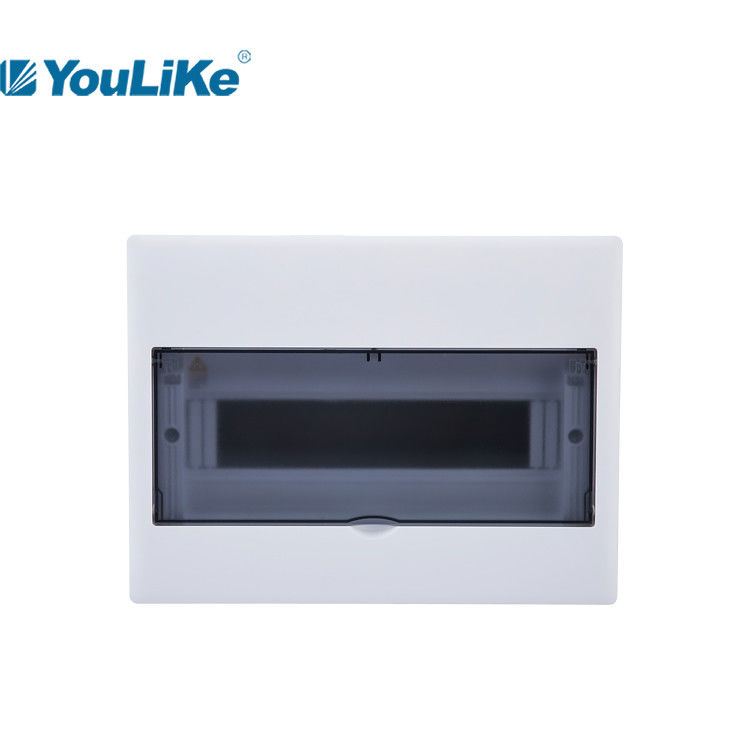

स्विच बोर्ड फ्लश माउंट 6 तरीके से 42 तरीके बिजली वितरण बॉक्स डीबी बॉक्स
उत्पाद विशेषताएं
1. बॉक्स सामग्री: पावर लेपित स्टील
2. कवर फ्रेम सामग्री: एचआईपीएस
3. दरवाजा सामग्री: एचआईपीएस (सफेद दरवाजे के लिए) और पीसी सामग्री (पारदर्शी दरवाजे के लिए)।
4. सभी प्लास्टिक भागों विशिष्ट लौ retardant के बिना हैं और 650 ℃ पर गरमागरम तार परीक्षण पास करने के लिए योग्य हैं।
5. पेस्टी को लौ रिटार्डेंट के लिए अनुकूलित किया जा सकता है (ग्रेड V1 ~ V0 चुनी गई सामग्री पर निर्भर करता है)।
आवेदन पत्र
जेएक्स श्रृंखला का उपयोग मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
ध्यान देने योग्य बिंदु
1. जब नीचे के बॉक्स को कंक्रीट के साथ एम्बेड किया जाता है और साइट पर डाला जाता है, तो नीचे के बॉक्स को विरूपण से बचाने के लिए नीचे के बॉक्स को ऊपर और नीचे, बाएं और दाएं का समर्थन करने की आवश्यकता होती है।
2. निचले बॉक्स की ऊपरी दीवार की स्थापना के दौरान, सीमेंट मोर्टार के साथ दाहिनी प्लेट पर थ्रेडेड छेद को अवरुद्ध करना मना है।
3. 4. बॉटम बॉक्स पर ग्राउंडिंग स्क्रू का अधिकतम असर वाला टॉर्क 20n है।एम।
दीवार डालने के बाद समर्थन पैनल स्थापित करने की अनुशंसा की जाती है।
प्लास्टिक भागों परीक्षण परिणाम
1. 650 ℃ पर गरमागरम तार परीक्षण।
2. एंटी-यूवी परीक्षण (प्लास्टिक विरोधी उम्र बढ़ने के प्रदर्शन को प्रकट करने के लिए) 250hrs।
3. क्सीनन चाप दीपक परीक्षण 250hrs।
4. हिंग ऑपरेशन टेस्ट ≥10,000 बार कोई ब्रेक नहीं।
जेएक्स श्रृंखला के विनिर्देश, फ्लश
| आदर्श | मार्ग | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
| जेएक्सपी-ए 106 | 6वे | 178*210*17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| जेएक्सपी-ए 110 | 10वे | 250*210*17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| जेएक्सपी-ए 113 | 13वे | 304*210*17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| जेएक्सपी-ए 116 | 16वे | 358*210*17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| जेएक्सपी-ए 118 | 18वे | 394*210*17.5(26) | 372*192*75*0.8 | 6*9 | 1 1 | 10 | 8 |
| जेएक्सपी-ए 121 | 21वे | 448*210*17.5(26) | 426*192*75*0.8 | 6*9 | 1 1 | 10 | 10 |
| जेएक्सपी-ए 124 | 24वे | 524*252*17.5(26.5) | 498*230*90*1.0 | 6*9 | 1 1 | 12 | 10 |
| जेएक्सपी-ए 232 | 32वे | 358*405*17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| जेएक्सपी-ए 242 | 42वे | 448*405*17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |

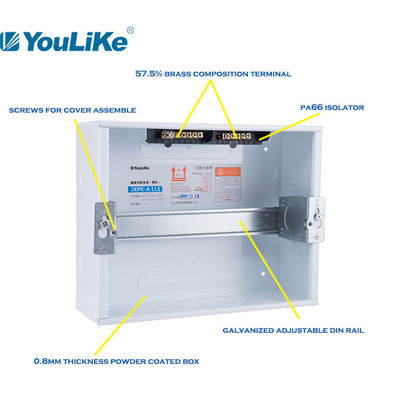

उत्पाद विवरण प्रदर्शन
# 1।क्षैतिज और ऊर्ध्वाधर समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
#2.पीतल टर्मिनलों (1 पीसी अर्थिंग और 1 पीसी तटस्थ) 57.5% संरचना के साथ है।
#3.चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
#4.प्लास्टिक कवर की उच्च तन्यता ताकत की अनुमति देने के लिए प्रबलित संरचना डिजाइन।
पैकिंग
| आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | शुद्ध वजन | कुल भार | ||
| जेएक्सपी-ए 106 | 505*200*455 | 0.0460 | 10 | ||
| जेएक्सपी-ए 110 | 505*275*455 | 0.0632 | 10 | 14.66 | |
| जेएक्सपी-ए 113 | 505*325*455 | 0.0747 | 10 | 17.10 | |
| जेएक्सपी-ए 116 | 505*230*385 | 0.0448 | 5 | 9.25 | |
| जेएक्सपी-ए 118 | 505*230*425 | 0.0494 | 5 | 10.20 | |
| जेएक्सपी-ए 121 | 505*230*475 | 0.0552 | 5 | 11.65 | |
| जेएक्सपी-ए 124 | 465*275*555 | 0.0710 | 4 | 6.70 | |
| जेएक्सपी-ए 232 | 460*135*420 | 0.0261 | 1 | 4.05 | |
| जेएक्सपी-ए 242 | 505*135*465 | 0.0317 | 1 | 4.75 | |
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
