उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | बिजली वितरण बॉक्स | खिड़की: | अस्पष्ट |
|---|---|---|---|
| सतह का उपचार: | पाउडर कोटिंग स्प्रे | कवर फ्रेम सामग्री: | पीसी |
| दरवाजा सामग्री: | पीसी | प्रमाणपत्र: | सीसीसी |
| आवेदन: | घर के अंदर | प्रवेश संरक्षण: | आईपी40 |
| हाई लाइट: | एकल चरण एमसीबी वितरण पैनल,आईपी 40 एमसीबी वितरण पैनल,आईपी 40 18 रास्ता वितरण बोर्ड |
||
IP40 गुणवत्ता संलग्नक वितरण उपभोक्ता इकाई एमसीबी फ्लश प्रकार एकल चरणों के लिए 18 तरीके दीन रेल बॉक्स
उत्पाद सुविधा
1. अच्छी गुणवत्ता वाला निचला बॉक्स, सुरक्षित और विश्वसनीय।
2. उच्च गुणवत्ता वाले तांबे की पट्टी, टिकाऊ।
3. दीन रेल को सीधा करें और समर्थन को स्थिर करें।
4. स्टेनलेस स्टील के शिकंजे में उच्च कठोरता और अच्छे यांत्रिक गुण होते हैं।
5. अलग काज काफी स्थिर है
गुणवत्ता नियंत्रण
1. कच्चा मटेरियल
* प्रमुख स्टील कंपनियों की स्टील प्लेट
* एकदम नया प्लास्टिक
*स्थिर आपूर्ति श्रृंखला
2. अवयव
* सुरक्षित और सुरक्षित पृथ्वी प्रणाली
* 57.5% पीतल संरचना टर्मिनल
* बहु-मुड़ा बोर्डर
* १,२००+ बार पेटेंट काज
* तार दबाना
3. निरीक्षण
* सामग्री विश्लेषण
* व्यक्तिगत प्रक्रिया के लिए निरीक्षण
* सेमी-फाइनल उत्पाद निरीक्षण
*अंतिम उत्पाद निरीक्षण
ध्यान देने योग्य बिंदु
1. जब नीचे के बॉक्स को कंक्रीट के साथ एम्बेड किया जाता है और साइट पर डाला जाता है, तो नीचे के बॉक्स को विरूपण से बचाने के लिए नीचे के बॉक्स को ऊपर और नीचे, बाएं और दाएं का समर्थन करने की आवश्यकता होती है।
2. निचले बॉक्स की ऊपरी दीवार की स्थापना के दौरान, सीमेंट मोर्टार के साथ दाहिनी प्लेट पर थ्रेडेड छेद को अवरुद्ध करना मना है।
3. बॉटम बॉक्स पर ग्राउंडिंग स्क्रू का अधिकतम असर वाला टॉर्क 20n है।एम।
4. दीवार पोटीन लगाने के बाद सपोर्ट पैनल लगाने की सलाह दी जाती है।
M5 श्रृंखला के विनिर्देश, फ्लश
| आदर्श | रास्ता | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
| एम 5-ए 107 | 7वे | 224*240*15.5(27.5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| एम 5-ए 110 | 10वे | 278*240*15.5(27.5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| एम5-ए 112 | १२वे | 316*240*15.5(27.5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| एम5-ए 115 | १५वे | 370*260*15.5(27.5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| एम 5-ए 118 | १८वे | 424*260*15.5(27.5) | 400*210*90*1.0 | 6.4*12 | 12 | १३ | 10 |
| एम 5-ए 121 | २१वे | 478*260*15.5(27.5) | 454*210*90*1.0 | 6.4*12 | 12 | १३ | 12 |
| एम5-ए 224 | २४वे | 335*460*19(31) | 305*420*100*1.2 | 8*12 | 12 | १३ | 9 |
| एम 5-ए 230 | 30वे | 375*480*18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| एम5-ए 345 | 45वे | 375*650*18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

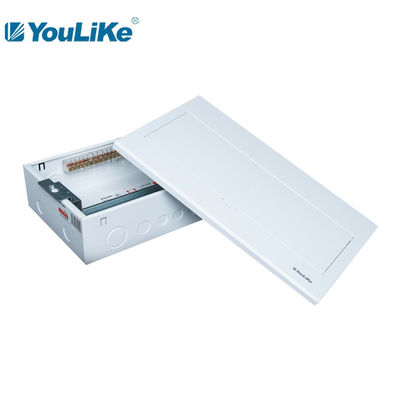

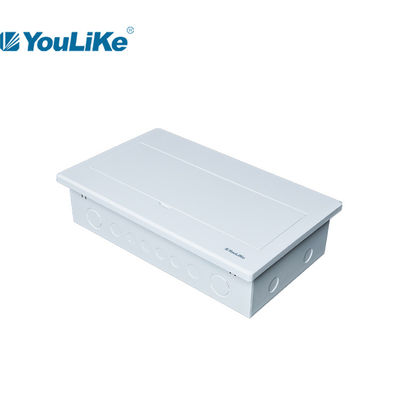

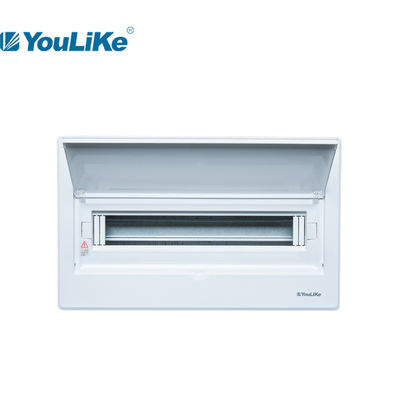

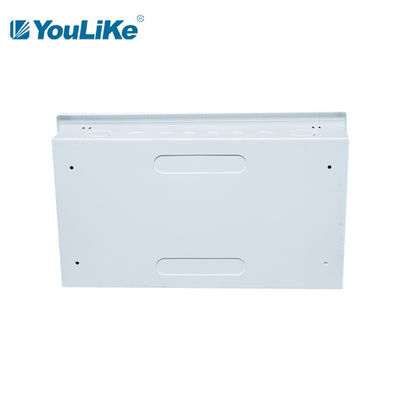

उत्पाद विवरण प्रदर्शन
पैकिंग
| आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | कुल भार | कुल वजन | ||
| एम 5-ए 107 | 580*245*515 | 0.0732 | 10 | 9.58 | |
| एम 5-ए 110 | 580*300*515 | 0.0896 | 10 | 14.66 | |
| एम5-ए 112 | 580*340*515 | ०.१०१६ | 10 | १७.१० | |
| एम5-ए 115 | 580*280*400 | 0.0650 | 5 | 9.25 | |
| एम 5-ए 118 | ५८०*२८०*४५५ | 0.0739 | 5 | 10.20 | |
| एम 5-ए 121 | 580*280*505 | ०.०८२१ | 5 | 11.65 | |
| एम5-ए 224 | 505*165*390 | 0.0325 | 1 | 6.70 | |
| एम 5-ए 230 | 525*160*425 | 0.0357 | 1 | 3.60 | |
| एम5-ए 345 | 695*160*425 | ०.०४७३ | 1 | 4.05 | |
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
आवेदन
M5 श्रृंखला का उपयोग मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
1. क्षैतिज और लंबवत समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
2. कॉपर टर्मिनल (1 पीसी अर्थिंग और 1 पीसी न्यूट्रल) 6% संरचना के साथ है।
3. चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
4. प्लास्टिक कवर की उच्च तन्यता ताकत की अनुमति देने के लिए प्रबलित संरचना डिजाइन।
5. प्लास्टिक वायर क्लैंप दीन रेल के नीचे सुसज्जित है।
