उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | विद्युत वितरण बॉक्स | रंग: | सफ़ेद |
|---|---|---|---|
| सतह का उपचार: | पाउडर कोटिंग स्प्रे | कवर फ्रेम सामग्री: | पीसी |
| रेटेड वोल्टेज: | एसी 400 वी (+/- 20%) | रेटेड मुद्रा: | 63ए/80ए |
| माउन्टिंग का प्रकार: | लालिमा | सुरक्षा प्रवेश: | आईपी40 |
| प्रमुखता देना: | AC400V 2 पोल एमसीबी बॉक्स,2 पंक्ति डबल पोल एमसीबी बॉक्स,सीसीसी 2 पोल एमसीबी बॉक्स |
||

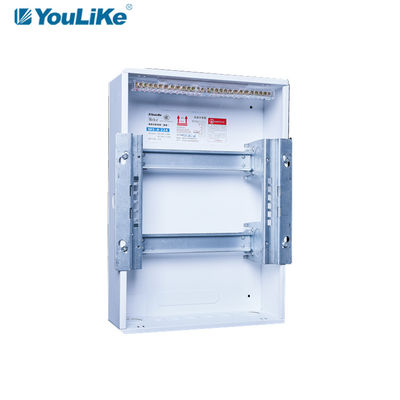

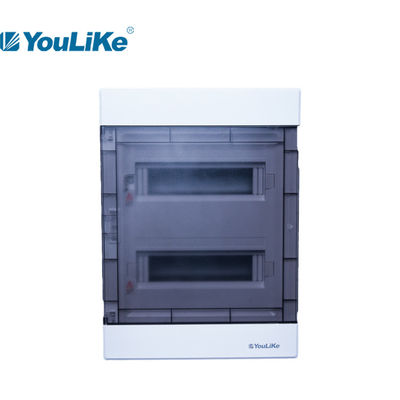

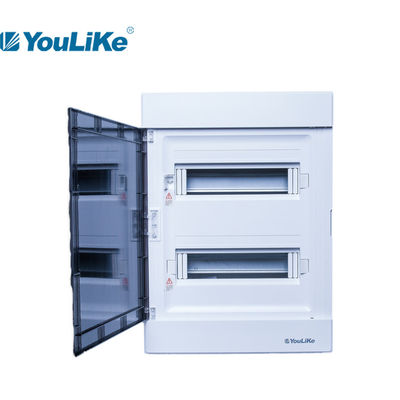

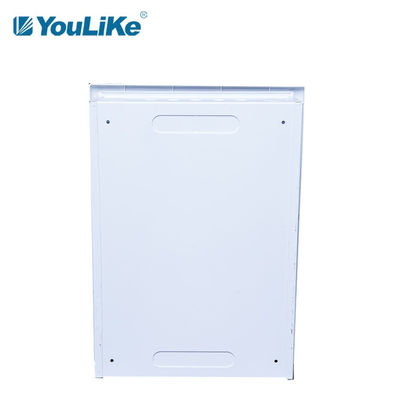

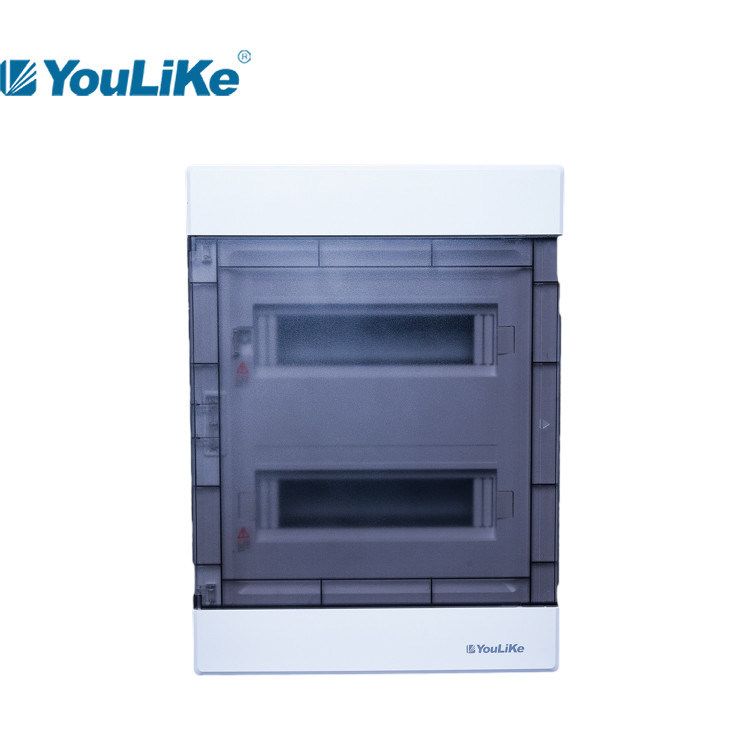

2 पंक्ति प्रकार एमसीबी वितरण बॉक्स पारदर्शी कवर के साथ उपभोक्ता इकाई 2 पोल एमसीबी बॉक्स
आवेदन पत्र
M5 श्रृंखला का उपयोग मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
1. क्षैतिज और लंबवत समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
2. कॉपर टर्मिनल (1 पीसी अर्थिंग और 1 पीसी न्यूट्रल) 6% संरचना के साथ है।
3. चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
4. प्लास्टिक कवर की उच्च तन्यता ताकत की अनुमति देने के लिए प्रबलित संरचना डिजाइन।
5. प्लास्टिक के तार क्लैंप दीन रेल के नीचे सुसज्जित हैं।
उत्पाद सुविधा
1. बॉक्स सामग्री: पाउडर लेपित स्टील
2. कवर फ्रेम सामग्री: पीसी
3. दरवाजा सामग्री: पीसी (पारदर्शी दरवाजा और सफेद दरवाजा)
4. सभी प्लास्टिक भागों: विशिष्ट लौ retardant के बिना;
5. पेस्टी को लौ रिटार्डेंट के लिए अनुकूलित किया जा सकता है (ग्रेड V1 ~ V0 चुनी गई सामग्री पर निर्भर करता है)।
ध्यान देने योग्य बिंदु
1. जब नीचे के बॉक्स को कंक्रीट के साथ एम्बेड किया जाता है और साइट पर डाला जाता है, तो नीचे के बॉक्स को विरूपण से बचाने के लिए नीचे के बॉक्स को ऊपर और नीचे, बाएं और दाएं का समर्थन करने की आवश्यकता होती है।
2. निचले बॉक्स की ऊपरी दीवार की स्थापना के दौरान, सीमेंट मोर्टार के साथ दाहिनी प्लेट पर थ्रेडेड छेद को अवरुद्ध करना मना है।
3. बॉटम बॉक्स पर ग्राउंडिंग स्क्रू का अधिकतम असर वाला टॉर्क 20n है।एम।
4. दीवार लगाने के बाद सपोर्ट पैनल लगाने की सलाह दी जाती है।
M5 श्रृंखला के विनिर्देश, फ्लश
| आदर्श | मार्ग | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
| एम 5-ए 107 | 7वे | 224*240*15.5(27.5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| एम5-ए 110 | 10वे | 278*240*15.5(27.5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| एम5-ए 112 | 12वे | 316*240*15.5(27.5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| एम5-ए 115 | 15वे | 370*260*15.5(27.5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| एम 5-ए 118 | 18वे | 424*260*15.5(27.5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| एम 5-ए 121 | 21वे | 478*260*15.5(27.5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| एम5-ए 224 | 24वे | 335*460*19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| एम 5-ए 230 | 30वे | 375*480*18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| एम5-ए 345 | 45वे | 375*650*18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
उत्पाद विवरण प्रदर्शन
पैकिंग
| आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | शुद्ध वजन | कुल भार | ||
| एम 5-ए 107 | 580*245*515 | 0.0732 | 10 | 9.58 | |
| एम5-ए 110 | 580*300*515 | 0.0896 | 10 | 14.66 | |
| एम5-ए 112 | 580*340*515 | 0.1016 | 10 | 17.10 | |
| एम5-ए 115 | 580*280*400 | 0.0650 | 5 | 9.25 | |
| एम 5-ए 118 | 580*280*455 | 0.0739 | 5 | 10.20 | |
| एम 5-ए 121 | 580*280*505 | 0.0821 | 5 | 11.65 | |
| एम5-ए 224 | 505*165*390 | 0.0325 | 1 | 6.70 | |
| एम 5-ए 230 | 525*160*425 | 0.0357 | 1 | 3.60 | |
| एम5-ए 345 | 695*160*425 | 0.0473 | 1 | 4.05 | |
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
