उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | फ्लश घुड़सवार विद्युत वितरण बोर्ड | टर्मिनल आयाम: | 6 × 10.4 मिमी |
|---|---|---|---|
| एक तरफ दस्तक देता है: | 10 | रंग: | सफेद |
| रास्ता आयाम: | 18 मिमी | उत्पत्ति का स्थान: | ग्वांगडोंग, चीन |
| बॉक्स सामग्री: | 1.0 और 1.2 मिमी पाउडर लेपित स्टील | दरवाजा सामग्री: | कूल्हों |
| कूपर बार स्टाइल: | एक | ||
| हाई लाइट: | विद्युत वितरण बोर्ड,एचआईपीएस विद्युत वितरण बोर्ड,एचआईपीएस केबल जंक्शन बॉक्स |
||

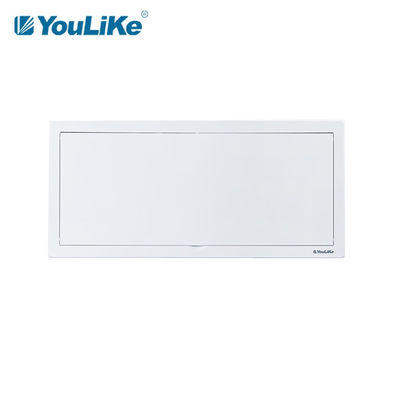

एचआईपीएस संलग्नक वितरण बोर्ड विद्युत उपकरण फ्लश घुड़सवार बॉक्स विद्युत वितरण बॉक्स बोर्ड
गुणवत्ता सीनियंत्रण
1. कच्चा मटेरियल
* प्रमुख स्टील कंपनियों की स्टील प्लेट।
* एकदम नया प्लास्टिक।
* स्थिर आपूर्ति श्रृंखला।
2. अवयव
* सुरक्षित और सुरक्षित पृथ्वी प्रणाली।
* 57.5% पीतल संरचना टर्मिनल।
* बहु-मुड़ा बोर्डर।
* 1,200+ बार पेटेंट काज।
* तार दबाना।
3. निरीक्षण
* सामग्री विश्लेषण।
* व्यक्तिगत प्रक्रिया के लिए निरीक्षण।
* सेमी-फाइनल उत्पाद निरीक्षण।
* अंतिम उत्पाद निरीक्षण।
प्रौद्योगिकी
1. नई काज संरचना धातु शाफ्ट कोर को गोद लेती है, जो स्थिर, विश्वसनीय और टिकाऊ होती है।
2. विशेष स्टेनलेस स्टील छर्रे जंगम दरवाजे को आदर्श स्थिति में ठीक करते हैं ताकि यह सुनिश्चित हो सके कि जंगम दरवाजे को खोलने और बंद करने का बल मध्यम है, रोटेशन सुचारू है और कोई असामान्य शोर नहीं है।
3. आंतरिक गाइड रेल ब्रैकेट उठाने और रोटेशन समायोजन समारोह और पूर्व निलंबन समारोह के साथ सभी धातु भागों से बना है।
4. ग्राउंडिंग स्क्रू स्टेनलेस स्टील से बना है, स्टड uncoated है और ग्राउंडिंग अधिक पर्याप्त है।
स्थापना सावधानियां
1. जब नीचे के बॉक्स को ऑन-साइट डालने के लिए कंक्रीट के साथ एम्बेड किया जाता है, तो नीचे के बॉक्स को विरूपण से बचाने के लिए नीचे के बॉक्स के अंदर आसपास का समर्थन किया जाएगा।
2. बॉटम बॉक्स पर अर्थिंग बोल्ट का अधिकतम असर वाला टॉर्क 18N है।एम।
3. दीवार पोटीन लगाने के बाद समर्थन सतह को स्थापित करने की सिफारिश की जाती है।
4. ब्रैकेट स्थापना के लिए दीवार से जुड़ा हुआ है।
5. बॉक्स की स्थापना को ग्राउंड किया जाना चाहिए, और बॉक्स अर्थिंग से सुसज्जित नहीं है।
P3 श्रृंखला के विनिर्देश, फ्लश
| आदर्श | रास्ता | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
|
पी3-ए 112 |
१२वे | ३१२×२३०×१०(२७.५) | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
पी 3-ए 115 |
१५वे | ३६६×२४०×१०(२७.५) | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
पी 3-ए 118 |
१८वे | 420×240×10(27.5) | 400×220×90×1.0 | 6×10.4 | 1 1 | 10 | 9 |
|
पी 3-ए 121 |
२१वे | 474×240×10(27.5) | 454×220×90×1.0 | 6×10.4 | 1 1 | 10 | 10 |
|
पी 3-ए 124 |
२४वे | ५२८×२५०×१०(२७.५) | 508×230×90×1.0 | 6×10.4 | १३ | 12 | 10 |
|
पी 3-ए 226 |
२६वे | ३४८×४००×१०(२७.५) | 328×380×90×1.0 | 6×10.4 | १३ | 12 | 6 |
|
पी 3-ए 232 |
32वे | 402×400×10(27.5) | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
पी 3-ए 242 |
42वे | ४९२×४००×१०(२७.५) | 472×380×90×1.0 | 6.4×12 | १८ | 17 | 10 |
कार्यालय क्षेत्र प्रदर्शन
पैकिंग
| आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | कुल भार | कुल वजन | ||
| पी3-ए 112 | 655×300×385 | ०.०७५६ | 5 | १७.१० | |
| पी3-ए 115 | 655×310×440 | 0.0893 | 5 | 9.25 | |
| पी3-ए 118 | 655×310×495 | 0.1005 | 5 | 10.20 | |
| पी3-ए 121 | 655×310×545 | 0.1107 | 5 | 11.65 | |
| पी3-ए 124 | 655×320×600 | 0.1258 | 5 | 12.40 | |
| पी3-ए 226 | 460×135×385 | 0.0240 | 1 | 5.40 | |
| पी 3-ए 232 | 460×135×440 | 0.0273 | 1 | 6.70 | |
| पी3-ए 242 | 460×135×530 | 0.0329 | 1 | 3.60 | |
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
आवेदन
P3 श्रृंखला का उपयोग मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
1. क्षैतिज और लंबवत समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
2. पीतल टर्मिनलों (1 पीसी अर्थिंग और 1 पीसी तटस्थ) 57.5% संरचना के साथ है।
3. चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
4. प्लास्टिक कवर की उच्च तन्यता ताकत की अनुमति देने के लिए प्रबलित संरचना डिजाइन।
5. धातु धातु वसंत प्लेट प्लास्टिक टिका के अतिरिक्त सेवा जीवन प्रदान करने के लिए।
