उत्पाद विवरण:
|
| बॉक्स सामग्री: | 1.2 मिमी पाउडर लेपित स्टील | कवर फ्रेम सामग्री: | 1.2 मिमी पाउडर लेपित स्टील |
|---|---|---|---|
| दरवाजा सामग्री: | 1.2 मिमी पाउडर लेपित स्टील | रेटेड वोल्टेज: | 400V +/- 20% |
| मूल्यांकन वर्तमान: | 55ए/ 63ए | सुरक्षा स्तर: | आईपी40 |
| प्रोडक्ट का नाम: | विद्युत वितरण बॉक्स | लॉक: | अनुरोध पर उपलब्ध |
| हाई लाइट: | एमसीसीबी वॉल माउंट डिस्ट्रीब्यूशन बॉक्स,आईपी 40 वॉल माउंट डिस्ट्रीब्यूशन बॉक्स,आईपी 40 एमसीसीबी डिस्ट्रीब्यूशन बोर्ड |
||

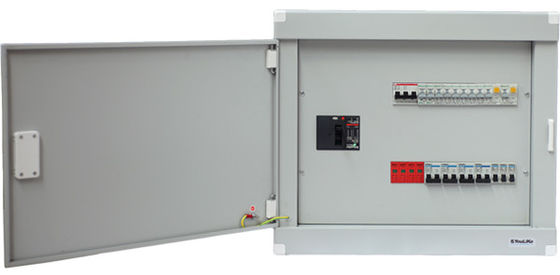

IP40 विद्युत विद्युत वितरण बॉक्स MCCB MCB पैनल बोर्ड वॉल माउंट स्टील शीट कैबिनेट
उत्पाद विशेषताएं
1. उत्पाद पूर्ण धातु होना चाहिए, दोनों कवर और बॉक्स 1.2 मिमी मोटाई पाउडर लेपित स्टील होना चाहिए।
2. कवर लॉक से लैस है।
3. एमसीबी/एमसीसीबी दोनों आइसोलेटर काम करने योग्य हैं और डिन रेल व्यवस्था को तदनुसार अनुकूलित किया जाएगा।
4. सभी प्लास्टिक भागों विशिष्ट लौ retardant के बिना हैं और 650 ℃ पर गरमागरम तार परीक्षण पास करने के लिए योग्य हैं।
5. पेस्टी को लौ रिटार्डेंट के लिए अनुकूलित किया जा सकता है (ग्रेड V1 ~ V0 चुनी गई सामग्री पर निर्भर करता है)।
6. दोनों सतह माउंट और फ्लश माउंट उपलब्ध हैं।
गुणवत्ता आश्वासन
1. राष्ट्रीय सीसीसी प्रमाणन मानक
2. प्लेट की मोटाई बिना किसी त्रुटि के राष्ट्रीय मानक को पूरा करती है
3. सभी ब्रांड-नई उच्च गुणवत्ता वाली सामग्री
4. सुरक्षा स्तर IP40 . तक पहुंचता है
प्लास्टिक भागों परीक्षण परिणाम
1. 650 ℃ पर गरमागरम तार परीक्षण।
2. एंटी-यूवी परीक्षण (प्लास्टिक विरोधी उम्र बढ़ने के प्रदर्शन को प्रकट करने के लिए) 250hrs।
3. क्सीनन चाप दीपक परीक्षण ≥250hrs।
4. हिंग ऑपरेशन टेस्ट ≥10,000 बार कोई ब्रेक नहीं।

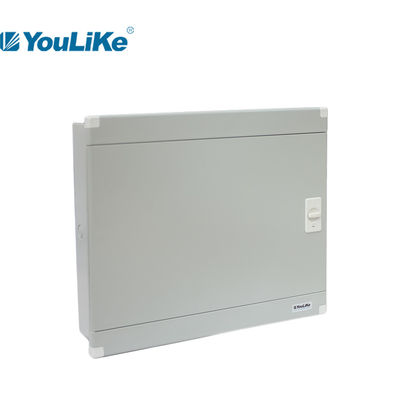

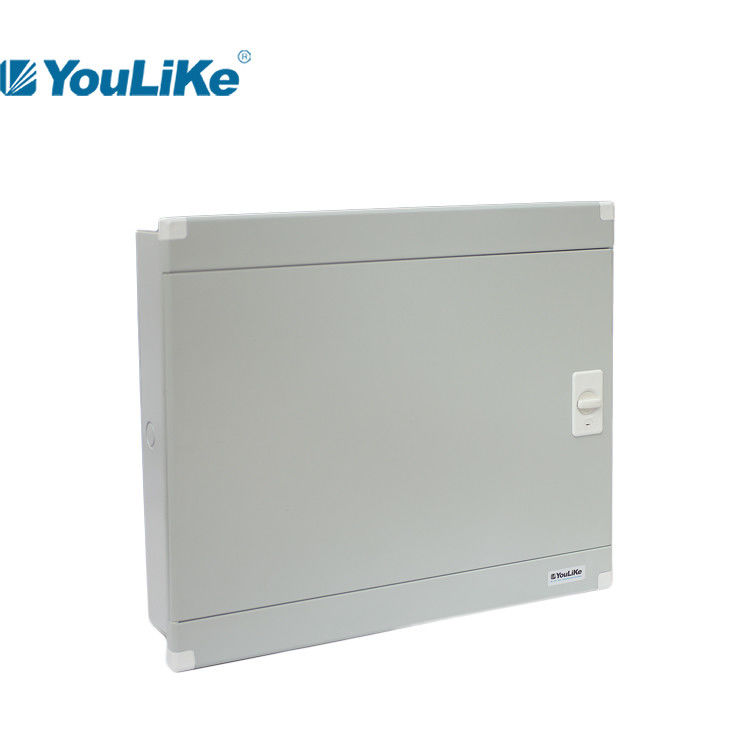

M9 श्रृंखला के विनिर्देश, फ्लश
| आदर्श | रास्ता | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
| एम९-ए २३६ | 36वे | 492*520*23(45) | 452*490*140*1.2 | 5*15 | 17 | 19 | १८ |
| एम९-ए २४८ | 48वे | 600*520*23(45) | 560*490*140*1.2 | 5*15 | 23 | 31 | 24 |
| एम९-ए ३५४ | 54वे | 492*690*23(45) | 452*660*140*1.2 | 5*15 | 23 | 19 | १८ |
| एम९-ए ३७२ | 72वे | 600*690*23(45) | 560*660*140*1.2 | 5*15 | 23 | 31 | 24 |

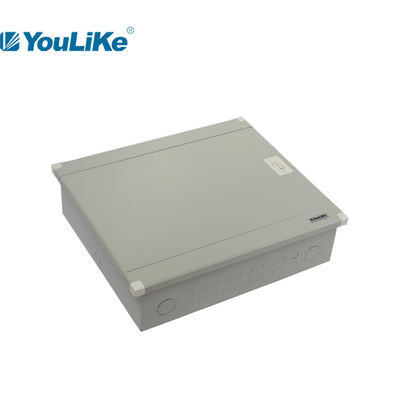

M9 श्रृंखला के विनिर्देश, सतह
| आदर्श | रास्ता | कवर का आकार | बॉक्स का आकार | टर्मिनल | नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
| एम९-एम २३६ | 36वे | 492*520*23(45) | 492*520*149*1.2 | 5*15 | 17 | 19 | १८ |
| एम९-एम २४८ | 48वे | 600*520*23(45) | 600*520*149*1.2 | 5*15 | 23 | 31 | 24 |
| एम९-एम ३५४ | 54वे | 492*690*23(45) | 492*690*149*1.2 | 5*15 | 23 | 19 | १८ |
| एम९-एम ३७२ | 72वे | 600*690*23(45) | 600*690*149*1.2 | 5*15 | 23 | 31 | 24 |
उत्पाद विवरण प्रदर्शन

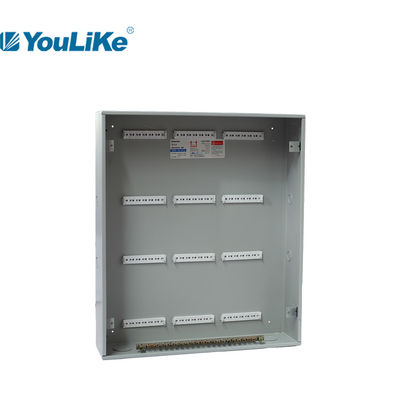

# 1।क्षैतिज और ऊर्ध्वाधर समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
#2.पीतल टर्मिनलों (1 पीसी अर्थिंग और 1 पीसी तटस्थ) 57.5% संरचना के साथ है।
#3.चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
#4.दीन रेल बदल जाएगी तदनुसार एमसीबी या एमसीसीबी आइसोलेटर पर निर्भर करता है।
आवेदन
M9 श्रृंखला का उपयोग मुख्य रूप से शॉपिंग मॉल, विला और आदि जैसे वाणिज्यिक भवनों के लिए इनडोर बिजली वितरण के लिए किया जाता है।
1. क्षैतिज और लंबवत समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
2. पीतल टर्मिनलों (1 पीसी अर्थिंग और 1 पीसी तटस्थ) 57.5% संरचना के साथ है।
3. चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
4. दीन रेल बदल जाएगी तदनुसार एमसीबी या एमसीसीबी आइसोलेटर पर निर्भर करता है।
पैकिंग
| आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | कुल भार | कुल वजन | ||
| M9-236 | 595*565*245 | 0.0824 | 1 | 9.58 | |
| एम9-248 | ५९५*६७५*२४५ | 0.0984 | 1 | 14.66 | |
| एम9-354 | 765*565*245 | 0.1059 | 1 | १७.१० | |
| M9-372 | 765*675*245 | 0.1266 | 1 | 9.25 | |
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
