उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | बिजली मीटर बॉक्स | सतह का उपचार: | पाउडर कोटिंग |
|---|---|---|---|
| बॉक्स सामग्री: | 1.2 मिमी पाउडर लेपित शीट | रंग: | RAL7035 |
| सुरक्षा स्तर: | IP30 | माउन्टिंग का प्रकार: | दीवार पर चढ़ना |
| अर्थिंग बोल्ट: | M6x14 | आकार: | अनुकूलित |
| हाई लाइट: | सीसीसी वितरण बोर्ड संलग्नक,आईपी 30 वितरण बोर्ड संलग्नक,आईपी 30 बिजली मीटर बॉक्स |
||

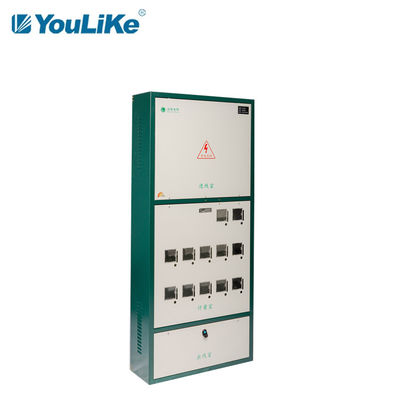

IP30 ग्रीन कैबिनेट विद्युत सेवा मीटर कैबिनेट वितरण बॉक्स विद्युत मीटर बॉक्स
बॉक्स बॉडी कॉन्फ़िगरेशन
1. गर्मी लंपटता खिड़की: कैबिनेट के दोनों किनारों के मध्य और ऊपरी हिस्से में गर्मी लंपटता खिड़कियां हैं।
2. ग्राउंडिंग स्क्रू: M6×14 ग्राउंडिंग स्क्रू कैबिनेट की संबंधित पैनल स्थिति के बाईं ओर प्रदान किया जाता है।
3. घटक बोर्ड: इनलेट रूम एक इंस्टॉलेशन बोर्ड है, और मीटरिंग रूम और आउटलेट रूम इंस्टॉलेशन बार हैं, जिनका उपयोग विद्युत घटकों को स्थापित करने के लिए किया जाता है।

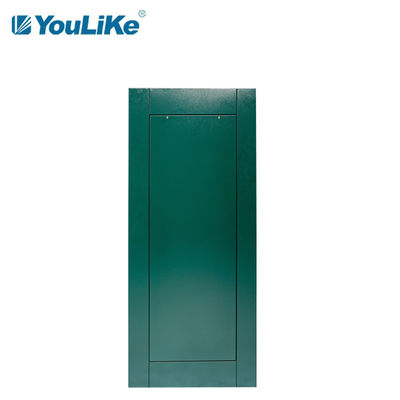

दरवाजा विन्यास
1. कैबिनेट: आने वाले कमरे और बाहर जाने वाले कमरे में बोर्ड के चारों ओर सिंगल बेंड होते हैं, और मापने वाले कमरे में बोर्ड के दोनों तरफ डबल बेंड होते हैं।बोर्ड के निचले हिस्से के बाएँ और दाएँ छोर पर बोल्ट पिन होते हैं, और बोल्ट के लिए M5 शाफ्ट का उपयोग किया जाता है।
2. ताले: प्रवेश कक्ष में लेड-सील्ड स्क्रू का उपयोग किया जाता है, मीटरिंग लॉक MS505-1 का उपयोग माप कक्ष या मीटर कैबिनेट के लिए एक विशेष कोड लॉक में किया जाता है, और राउंड लॉक MS407 का उपयोग निकास कक्ष में किया जाता है।
3. ग्राउंडिंग स्क्रू: बॉक्स के नीचे बाईं ओर M6*14 ग्राउंडिंग स्क्रू दिया गया है।

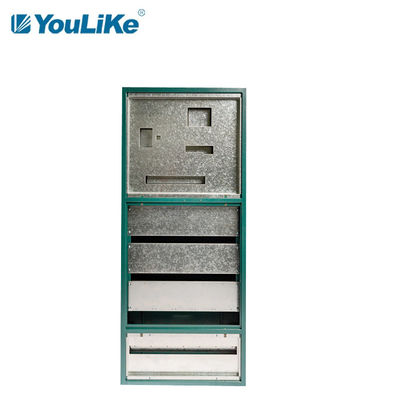

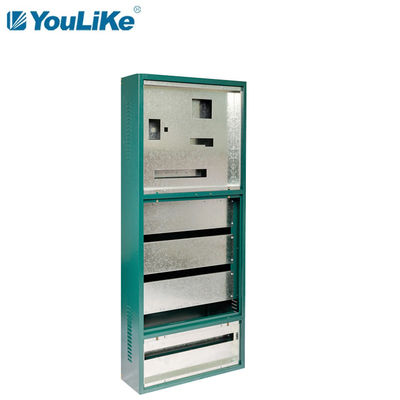

विद्युत मीटर बॉक्स संरचना

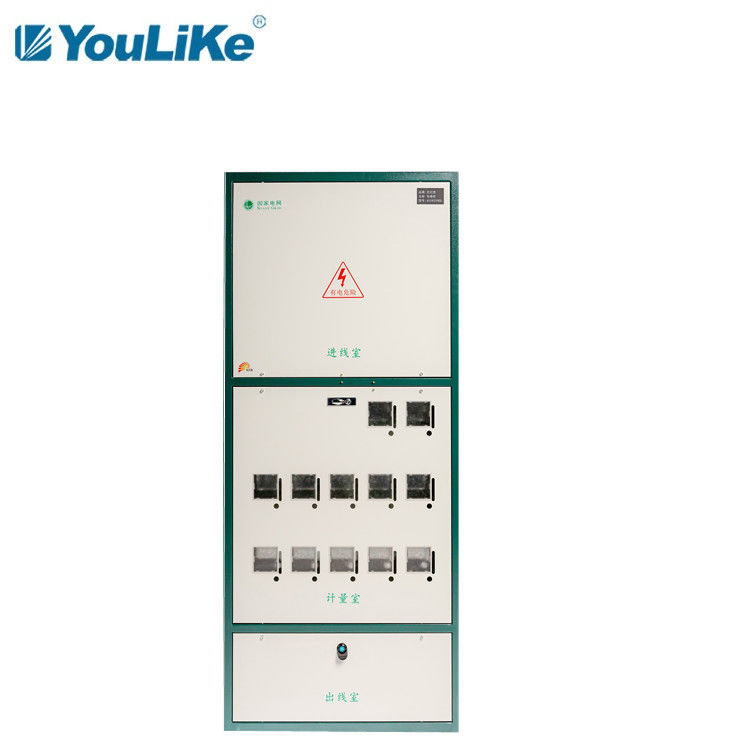

1. ऊपरी और निचली संरचना को इनलेट रूम, मीटरिंग रूम और आउटलेट रूम में विभाजित किया गया है।
2. शीर्ष प्लेट के बाएँ और दाएँ किनारों पर नॉकआउट छेद, कैबिनेट के पीछे कोई छेद नहीं।
3. एंबेडेड प्लग-इन बोर्ड।
4. आंतरिक विभाजन बोर्ड से लैस।
5. गतिविधि हुक के साथ।
6. सक्रिय बैकप्लेन।
7. कोई निचला कवर नहीं।
बीजी 10-बीजी श्रृंखला की दीवार से दीवार वितरण बॉक्स की विशिष्टता
| सेवा | आदर्श | आयाम (मिमी) | प्लेट मोटाई (मिमी) | घटक बोर्ड आकार (मिमी) | लॉक | |||
| चौड़ाई | ऊंचाई | गहराई | बॉक्स / दरवाजा / बढ़ते प्लेट | चौड़ाई -70 | ऊंचाई-220 | पीसी | ||
| #1 | BG10-BG6513025 | 650 | १३०० | २५० | 1.5/1.5/1.2/1.5 |
580 | 480 | 1 |
| #2 | BG10-BG6515025 | 650 | 1500 | 580 | 480 | |||
| #3 | BG10-BG7516025 | 750 | 1600 | 680 | 540 | |||
| #4 | BG10-BG7518025 | 750 | 1800 | 680 | 540 | |||
| #5 | BG10-BG8518025 | 850 | 1800 | 780 | 540 | |||
कंपनी अवलोकन प्रदर्शन
स्थापना टिप्पणियां
1. सभी इंस्टॉलेशन स्ट्रिप्स डबल-बेंडेड हैं।
2. उपरोक्त एकल-चरण कार्ड मीटर (राष्ट्रीय शैली) का आकार है।
3. 10 मीटर और उससे अधिक के लिए, यदि आउटलेट रूम एक रिसाव स्विच है, तो ऊंचाई 200 मिमी बढ़ाई जाएगी।
4. सिंगल-फेज मीटर के माप कक्ष के लिए इंस्टॉलेशन बार 175 मिमी ऊंचा है, और तीन-चरण मीटर के माप कक्ष के लिए इंस्टॉलेशन बार 280 मिमी ऊंचा है।
