उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 4way एमसीबी वितरण बॉक्स | अनुमोदन: | सीसीसी, सीई |
|---|---|---|---|
| माउन्टिंग का प्रकार: | लगा हुआ सतह | खिड़की का प्रकार: | पारदर्शी |
| कॉपर टर्मिनल: | सुरक्षित और नई सामग्री | सामग्री: | एबीएस + पीसी |
| सुरक्षा स्तर: | आईपी40 | रेटेड कटेंट: | 690V |
| हाई लाइट: | 4 वे सिंगल फेज एमसीबी बॉक्स,आईपी40 सिंगल फेज एमसीबी बॉक्स,आईपी40 एमसीबी बॉक्स 4 वे |
||

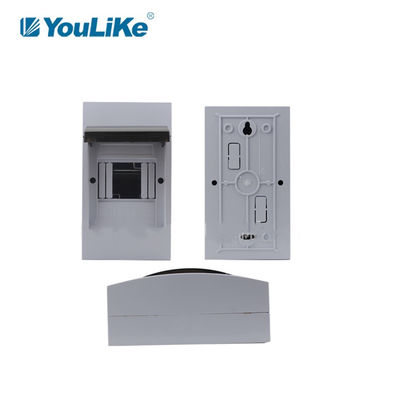

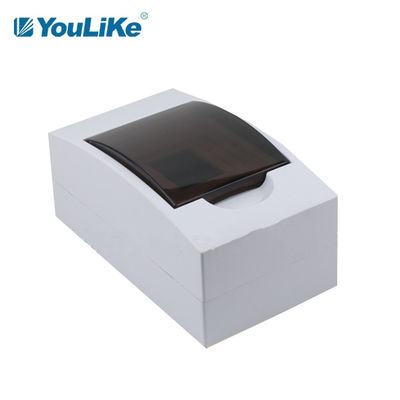

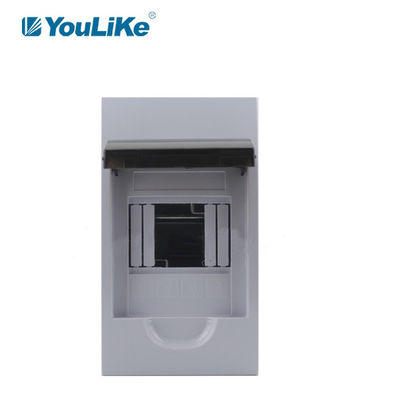

IP40 उपभोक्ता इकाइयाँ सिंगल फेज Mcb बॉक्स डिस्ट्रीब्यूशन 4 वे Mcb डिस्ट्रीब्यूशन बॉक्स
अनुदेश
1. आंतरिक स्थापना: सर्किट बोर्ड या ट्रैक घटकों की स्थापना के लिए बॉक्स के अंदर एक बॉस होता है।
2. बाहरी स्थापना: इसे सीधे बॉक्स के नीचे स्थापना छेद के माध्यम से दीवार पर तय किया जा सकता है।
3. इनलेट और आउटलेट छेद: निविड़ अंधकार बॉक्स अतिरिक्त रूप से अपनी आवश्यकताओं के अनुसार छिद्रित होता है, और जलरोधक प्रभाव प्राप्त करने के लिए जलरोधक केबल जोड़ों का समर्थन करने से लैस किया जा सकता है।
उत्पाद की विशेषताएँ
1. पैनल इंजीनियरिंग, उच्च शक्ति के लिए एबीएस सामग्री है, रंग कभी नहीं बदलता है, पारदर्शी मटेरिया पीसी है।
2. कवर पुश - टाइप ओपनिंग और क्लोजिंग
3. डिस्ट्रीब्यूशन बॉक्स का फेस कवरिंग पुश-टाइप ओपनिंग और क्लोजिंग मोड को अपनाता है, फेस मास्क को हल्के से दबाकर खोला जा सकता है, खोलते समय सेल्फ-लॉकिंग पोजिशनिंग हिंज स्ट्रक्चर प्रदान किया जाता है।
4. बिजली वितरण बॉक्स की वायरिंग डिजाइन।
5. गाइड रेल सपोर्ट प्लेट को उच्चतम जंगम बिंदु तक उठाया जा सकता है, यह अब तार स्थापित करते समय संकीर्ण स्थान तक सीमित नहीं है।आसानी से स्थापित करने के लिए, वितरण बॉक्स के स्विच को तार के खांचे और तार पाइप के निकास छेद के साथ स्थापित किया जाता है, जो विभिन्न प्रकार के तार खांचे और तार पाइप के लिए उपयोग करना आसान होता है।
आवेदन
टीएसएम श्रृंखला का उपयोग मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
टीएसएम श्रृंखला के विनिर्देश, सतह / फ्लश
| संख्या | आदर्श | रास्ता | बॉक्स आकार (सतह) | बॉक्स आकार (फ्लश) | डिब्बों |
| एल * एच * टी (मिमी) | एल * एच * टी (मिमी) | पीसी | |||
|
#1 |
TSM2-3 | २-३वे | 95*150*60 | 95*150*60 | 50 |
|
#2 |
टीएसएम4 | 4 तरफा | 112*200*95 | 136*221*90 | 30 |
|
#3 |
टीएसएम6 | 6वे | 148*200*95 | १७२*२२१*९० | 30 |
|
#4 |
TSM8 | 8वे | १८४*२००*९५ | २०८*२२१*९० | 30/20 |
| #5 | टीएसएम10 | 10वे | 222*200*95 | २४६*२२१*९० | 20 |
| #6 | टीएसएम12 | १२वे | 256*200*95 | 278*221*90 | 20 |
| #7 | टीएसएम15 | १५वे | 310*200*95 | 334*221*90 | 15 |
| #8 | टीएसएम18 | १८वे | 360*200*100 | 398*251*100 | 15/10 |
| #9 | टीएसएम24 | २४वे | 270*328*100 | 300*350*100 | 10 |
| #10 | टीएसएम36 | 36वे | 270*460*100 | 300*482*100 | 5 |
| #1 1 | टीएसएम45 | 45वे | 325*470*100 | 365*505*110 | 5 |
गोदाम प्रदर्शन
पैकिंग
| आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | कुल भार | कुल वजन | ||
| TSM2-3way | 100*155*65 | 0.0100 | 50 | ||
| TSM4way | 115*205*100 | 0.0023 | 30 | ||
| TSM6way | 150*205*100 | 0.0030 | 30 | ||
| TSM8way | 190*205*100 | 0.0038 | 30/20 | ||
| TSM10way | 227*205*100 | 0.0046 | 20 | ||
| TSM12way | 260*205*100 | 0.0053 | 20 | ||
| TSM15way | 315*205*100 | 0.0065 | 15 | ||
| TSM18way | 365*205*105 | 0.0078 | 15/10 | ||
| TSM24way | 275*333*105 | 0.0096 | 10 | ||
| TSM36way | 275*465*105 | 0.0134 | 5 | ||
| TSM45way | 330*475*105 | 0.0164 | 5 | ||
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
गुणवत्ता आश्वासन
1. आधिकारिक गुणवत्ता आश्वासन, दो साल की वारंटी।
2. प्लेट की मोटाई बिना किसी त्रुटि के राष्ट्रीय मानक को पूरा करती है।
3. उत्पाद में प्रयुक्त सामग्री सभी नई और उच्च गुणवत्ता वाली सामग्री है, और कोई अपशिष्ट पुनर्नवीनीकरण सामग्री नहीं है।
4. उत्पाद में चीन अनिवार्य उत्पाद प्रमाणन संख्या है और राष्ट्रीय सीसीसी प्रमाणन मानक को पूरा करती है।
