उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 7 तरह से इनडोर फ्लश माउंटेड डिस्ट्रीब्यूशन बॉक्स | खिड़की का प्रकार: | गैर अपारदर्शी |
|---|---|---|---|
| सामग्री: | शरीर के लिए पाउडर लेपित स्टील, कवर के लिए पीसी | भूतल उपचार: | पाउडर कोटिंग |
| रेटेड मुद्रा: | 63ए/80ए | आवेदन पत्र: | इनडोर, आवासीय, वाणिज्यिक |
| रास्ता आयाम: | 18 मिमी | सुरक्षा स्तर: | आईपी40 |

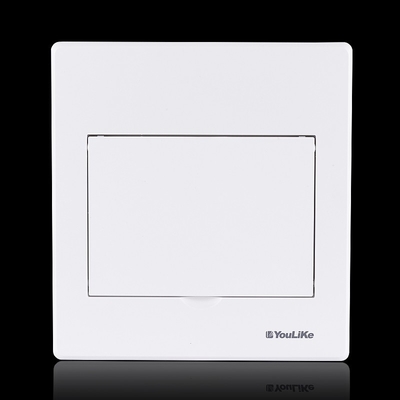

7 वे प्लास्टिक डीबी बॉक्स पीसी कवर फ्लश घुड़सवार विद्युत वितरण पैनल बॉक्स
मुख्य विशेषता

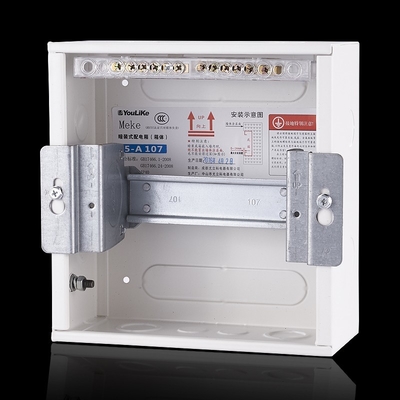

1. बेस बॉक्स: पीसी प्लास्टिक होने के लिए पाउडर लेपित स्टील, कवर और दरवाजा।
1. क्षैतिज और लंबवत समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
2. कॉपर टर्मिनल (1 पीसी अर्थिंग और 1 पीसी न्यूट्रल) 60% संरचना के साथ है।
3. चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।
4. प्लास्टिक कवर की उच्च तन्यता ताकत की अनुमति देने के लिए प्रबलित संरचना डिजाइन।
5. प्लास्टिक के तार क्लैंप दीन रेल के नीचे सुसज्जित हैं।
M5 श्रृंखला का उपयोग मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
ध्यानपीऑइंट्स
1. जब नीचे के बॉक्स को कंक्रीट के साथ एम्बेड किया जाता है और साइट पर डाला जाता है, तो नीचे के बॉक्स को विरूपण से बचाने के लिए नीचे के बॉक्स को ऊपर और नीचे, बाएं और दाएं का समर्थन करने की आवश्यकता होती है।
2. निचले बॉक्स की ऊपरी दीवार की स्थापना के दौरान, सीमेंट मोर्टार के साथ दाहिनी प्लेट पर थ्रेडेड छेद को अवरुद्ध करना मना है।
3. बॉटम बॉक्स पर ग्राउंडिंग स्क्रू का अधिकतम असर वाला टॉर्क 20n है।एम।
4. दीवार लगाने के बाद सपोर्ट पैनल लगाने की सलाह दी जाती है।
| नमूना | एम 5-ए 107 |
| मापांक | 7वे |
| शरीर की सामग्री | पाउडर लेपित स्टील |
| बेस बॉक्स आकार | 202*210*90*1.0मिमी |
| कवर आकार | 224*240*15.5mm |
| सामान | बोल्ट, दीन रेल, टर्मिनल |
| रंग | सफेद |
| प्रमाणीकरण | सीई, सीसीसी |
| सर्किट ब्रेकर रेल | जस्ता चढ़ा हुआ इस्पात |
| समारोह | सर्किट बोर्ड स्थापित करें |
| MOQ | छोटा आदेश स्वीकार किया जा सकता है |
| पैकिंग | 10 पीसी / सीटीएन |
| डिजाइन क्षमता | ग्राहक के लोगो और OEM और ODM सेवा के साथ उत्कीर्ण किया जा सकता है। |
M5 श्रृंखला के विनिर्देश, फ्लश
| नमूना | मार्ग | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
| एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
| एम 5-ए 107 | 7वे | 224*240*15.5(27.5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| एम5-ए 110 | 10वे | 278*240*15.5(27.5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| एम5-ए 112 | 12वे | 316*240*15.5(27.5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| एम5-ए 115 | 15वे | 370*260*15.5(27.5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| एम 5-ए 118 | 18वे | 424*260*15.5(27.5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| एम 5-ए 121 | 21वे | 478*260*15.5(27.5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| एम5-ए 224 | 24वे | 335*460*19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| एम 5-ए 230 | 30वे | 375*480*18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| एम5-ए 345 | 45वे | 375*650*18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
उत्पाद विवरण प्रदर्शन
पैकिंग
| नमूना | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
| मिमी | घन मीटर | कुल भार | कुल भार | ||
| एम 5-ए 107 | 580*245*515 | 0.0732 | 10 | 9.58 | |
| एम5-ए 110 | 580*300*515 | 0.0896 | 10 | 14.66 | |
| एम5-ए 112 | 580*340*515 | 0.1016 | 10 | 17.10 | |
| एम5-ए 115 | 580*280*400 | 0.0650 | 5 | 9.25 | |
| एम 5-ए 118 | 580*280*455 | 0.0739 | 5 | 10.20 | |
| एम 5-ए 121 | 580*280*505 | 0.0821 | 5 | 11.65 | |
| एम5-ए 224 | 505*165*390 | 0.0325 | 1 | 6.70 | |
| एम 5-ए 230 | 525*160*425 | 0.0357 | 1 | 3.60 | |
| एम5-ए 345 | 695*160*425 | 0.0473 | 1 | 4.05 | |
