उत्पाद विवरण:
|
प्रोडक्ट का नाम: | फ्लश माउंट एमसीबी वितरण बॉक्स | माउन्टिंग का प्रकार: | फ़्लश माउंट |
---|---|---|---|
रंग: | सुनहरा / सफेद | बॉक्स सामग्री: | 1.0 मिमी पाउडर लेपित स्टील |
कवर फ्रेम सामग्री: | कूल्हों | दरवाजा सामग्री: | कूल्हों |
रेटेड वोल्टेज: | 400V +/- 20% | मूल्यांकन वर्तमान: | 55ए/ 63ए |
हाई लाइट: | 2 पंक्ति एमसीबी पैनल बोर्ड,घरेलू एमसीबी पैनल बोर्ड,एमसीबी औद्योगिक वितरण बोर्ड |

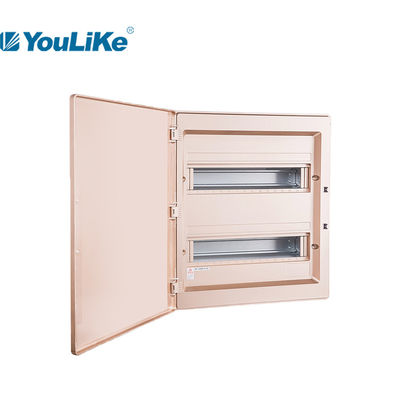

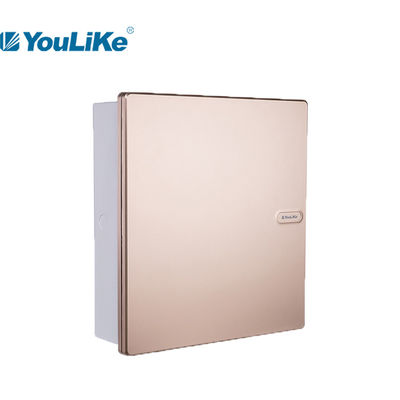

2 पंक्ति सुरक्षा स्तर फ्लश माउंट गोल्डन कलर घरेलू एमसीबी वितरण बॉक्स उपभोक्ता इकाई
उत्पाद विशेषताएं
1. 1.0 मिमी मोटाई के साथ पाउडर लेपित स्टील के लिए बॉक्स उपलब्ध होना चाहिए।
2. एचआईपीएस सामग्री के लिए कवर फ्रेम उपलब्ध होना चाहिए।
3. एचआईपीएस के लिए दरवाजे सफेद दरवाजे और सुनहरे दरवाजे दोनों के लिए उपलब्ध होंगे।
4. सभी प्लास्टिक भागों विशिष्ट लौ retardant के बिना हैं और 650 ℃ पर गरमागरम तार परीक्षण पास करने के लिए योग्य हैं।
5. पेस्टी को लौ रिटार्डेंट के लिए अनुकूलित किया जा सकता है (ग्रेड V1 ~ V0 चुनी गई सामग्री पर निर्भर करता है)।
6. उच्च शुद्धता शून्य लाइन प्रवाह निर्वहन।
ध्यान देने योग्य बिंदु
1. जब नीचे के बॉक्स को कंक्रीट के साथ एम्बेड किया जाता है और साइट पर डाला जाता है, तो नीचे के बॉक्स को विरूपण से बचाने के लिए नीचे के बॉक्स को ऊपर और नीचे, बाएं और दाएं का समर्थन करने की आवश्यकता होती है।
2. निचले बॉक्स की ऊपरी दीवार की स्थापना के दौरान, सीमेंट मोर्टार के साथ दाहिनी प्लेट पर थ्रेडेड छेद को अवरुद्ध करना मना है।
3. बॉटम बॉक्स पर ग्राउंडिंग स्क्रू का अधिकतम असर वाला टॉर्क 20n है।एम।
4. दीवार पोटीन लगाने के बाद सपोर्ट पैनल लगाने की सलाह दी जाती है।
प्लास्टिक भागों परीक्षण परिणाम
1. 650 ℃ पर गरमागरम तार परीक्षण।
2. एंटी-यूवी परीक्षण (प्लास्टिक विरोधी उम्र बढ़ने के प्रदर्शन को प्रकट करने के लिए) 250hrs।
3. क्सीनन चाप दीपक परीक्षण ≥250hrs।
4. हिंग ऑपरेशन टेस्ट ≥10,000 बार कोई ब्रेक नहीं।
M7 श्रृंखला के विनिर्देश, फ्लश
आदर्श | रास्ता | कवर का आकार | बॉक्स का आकार |
टर्मिनल |
नॉकआउट | ||
एल * एच * टी (मिमी) | एल * डब्ल्यू * डी * टी (मिमी) | आकार (मिमी) | पी.ई | एन | एक तरफ मात्रा | ||
एम७-ए ११२ | १२वे | 316*240*22.5 | 292*210*90*1.0 | 6*10 | 8 | 7 | 6 |
एम७-ए ११५ | १५वे | 370*260*22.5 | 346*220*90*1.0 | 6*10 | 8 | 9 | 7 |
एम७-ए ११८ | १८वे | 424*260*22.5 | 400*220*90*1.0 | 6*10 | 1 1 | 10 | 9 |
एम 5-ए 121 | २१वे | 478*260*22.5 | 454*220*90*1.0 | 6*10 | 1 1 | 10 | 10 |
एम7-ए 232 | 32वे | ३७६*४०५*२३.५ | 354*380*90*1.0 | 6.4*12 | 16 | 15 | 7 |
एम७-ए २४२ | 42वे | ४६६*४०५*२३.५ | 444*380*90*1.0 | 6.4*12 | १८ | 17 | 10 |
उत्पाद विवरण प्रदर्शन
M7 श्रृंखला का उपयोग मुख्य रूप से प्रकाश नियंत्रण के लिए इनडोर बिजली वितरण के लिए किया जाता है।
# 1।क्षैतिज और ऊर्ध्वाधर समायोजन funtion के साथ, गैल्वेनाइज्ड स्टील होने के लिए दीन रेल।
#2.पीतल टर्मिनलों (1 पीसी अर्थिंग और 1 पीसी तटस्थ) 57.5% संरचना के साथ है।
#3.चेतावनी लेबल के साथ स्टेनलेस अर्थिंग बोल्ट।

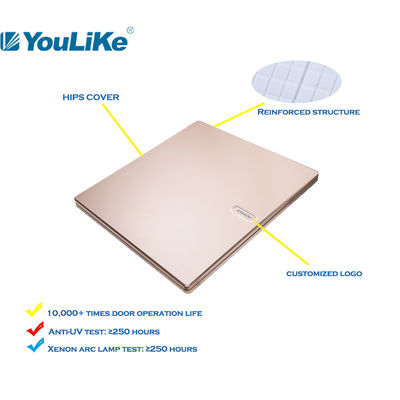

#4.प्लास्टिक कवर की उच्च तन्यता ताकत की अनुमति देने के लिए प्रबलित संरचना डिजाइन।
#5.सुनहरे रंग और सफेद रंग दोनों उपलब्ध हैं (सुनहरा रंग उच्च लागत के साथ है)।
#6.बाएँ और दाएँ बॉक्स के उद्घाटन के किनारों को दोहराना मजबूत करना।
#7.एकीकृत ग्राफिक डिजाइन, स्वच्छ और वायुमंडलीय उपस्थिति।
आवेदन
मुख्य रूप से आवासीय और वाणिज्यिक भवनों के लिए इनडोर प्रकाश व्यवस्था नियंत्रण के लिए उपयोग किया जाता है।
पैकिंग
आदर्श | डब्बे का नाप | वॉल्यूम / सीटीएन | पीसी/सीटीएन | परिकलित वजन (किलो / सीटीएन) | |
मिमी | घन मीटर | कुल भार | कुल वजन | ||
एम७-ए ११२ | 640*345*525 | 0.1160 | 10 | १७.१० | |
एम७-ए ११५ | 640*285*410 | ०.०७४८ | 5 | 9.25 | |
एम७-ए ११८ | 640*285*465 | 0.0849 | 5 | 10.20 | |
एम७-ए १२१ | 640*285*515 | 0.0940 | 5 | 11.65 | |
एम7-ए 232 | 460*150*440 | 0.0304 | 1 | 4.05 | |
एम७-ए २४२ | 525*150*470 | 0.0371 | 1 | 4.75 |
तटस्थ गत्ते का डिब्बा पैकिंग हमारी शैली गत्ते का डिब्बा:
टिप्पणियां: # 1।दोनों अनुकूलित रंग बॉक्स या तटस्थ बॉक्स उपलब्ध है।
#2.यदि अनुकूलित रंग बॉक्स की आवश्यकता होती है, तो एक MOQ: 1000 पीसी / प्रत्येक आकार होता है।
#3.उत्पाद पर स्वनिर्धारित लोगो प्रिंट बिना किसी अतिरिक्त शुल्क के उपलब्ध है।
